2019年09月18日

キッチンの水栓 パッキンなどを交換(しかし完璧とは行かず・・・)

我が家の台所の水道の蛇口。
シングルレバー混合栓」ってやつですが、閉めても水が止まらなくなりました。
使い始めから20年くらい経つものなので、そろそろ交換か。
本体ごと交換するのが、水漏れのリスクも少なく良いのですが、工賃も含めると結構高くなります(2万円以上?)。

品名はTOTOTKG31UPX(たぶん。品番の文字が判別しづらい)。
TOTO 混合栓 TKG31UPX

調べてみると、中にはカートリッジが入っているようで、少し前に同じく水漏れで交換した洗面所のものと同じ。
これはできるかもと、ホームセンターでカートリッジを購入。
それだけなら簡単だし。
しかしそんなに単純な話ではなかったのです。

カートリッジは純正品のシングルレバーカートリッジTHY582N」です。
TOTO THY582N

作業手順を画像でご紹介します。
ご自身で作業をされる際は、部品の品番等はメーカーのホームページ等でお調べください。)

まずはレバーハンドルの取り外し。
上に引き抜くだけです。

レバーハンドルを取った状態。
混合栓

上に付いている白いギアのようなストッパーを取ります。
これは乗っているだけ。

取り外したストッパー(けっこう汚い)。
ストッパー

次はカートリッジを交換するために、押さえている金具を外します。
これはネジ式になっていて、手で簡単に回すことができました。
硬くなっている場合は、ウォーターポンププライヤー等が必要かもわかりません。
カートリッジ押え

そしてカートリッジを引き抜きます。
カートリッジ

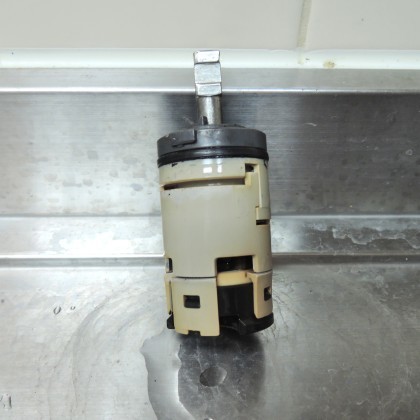

引き抜いたカートリッジ。
カートリッジ

カートリッジを抜いた跡はこんな具合。
混合栓

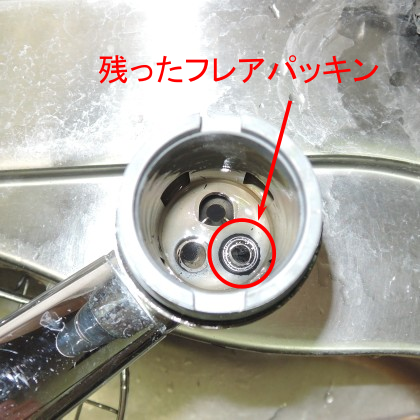

フレアパッキンと呼ばれる小さなゴム(中にバネが入っている)が片方だけ残りました。
細い棒またはピンセットで取り除きます。

新しいフレアパッキン(新しいカートリッジの中に入っています)。
フレアパッキン
右側が上下正解。
左側のゴムは裏向けています。

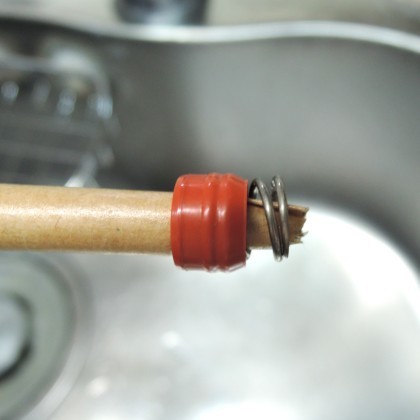

フレアパッキンを先ほどの本体にはめるには、指では難しいので細い棒を利用します。
フレアパッキン
説明書にもあるように、フレアパッキンとバネの向きを間違えないように!

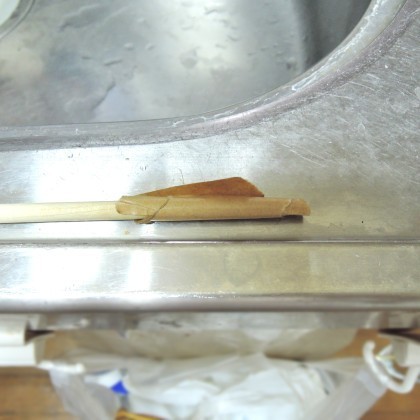

棒はお箸では細く、すぐ落っこちてしまうので、ガムテープを巻き少し太くしました。
フレアパッキン

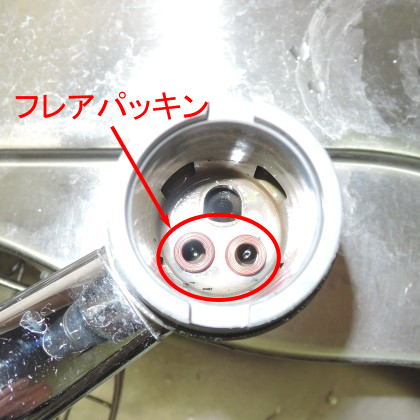

新しいフレアパッキンを入れました。
カメラのフラッシュで白く写っていますが。
フレアパッキン

そしてカートリッジを入れます。
カートリッジ

元通りにカートリッジ押えを取り付けて、レバーハンドルも押し込むだけなので簡単出来上がり。

のはずが・・・。

試してみたら、本体の横から勢い良く水が漏れる💦
ミスは最初の段階にありました。

カートリッジを外す時、ついでにスパウトと呼ばれる蛇口の付いている本体も掃除しようと、それを抜いてしまいました。
抜いた時「しまった!」と気付いたのですが、本体の中とスパウトの間にはパッキンが2つ入っていて、それが経年劣化で伸びていた。
ピッタリ収まっていたものを外してしまったら、元に戻らないかも・・・。

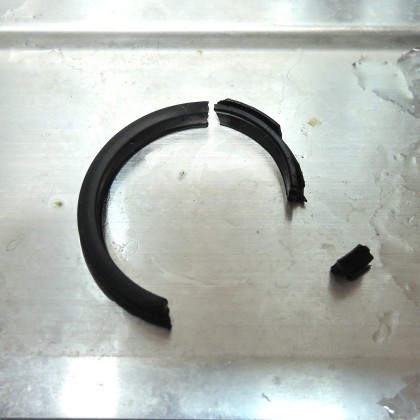

そして2つのパッキンの内、1つはちぎれてしまっていました。
パッキン

これを強引に元に戻したので、案の定水が漏れたのでした。

パッキンなんて買っていない💧

そしてここからが応急処置。
と言っても、代わりの純正ではないパッキンを使って。

近所のホームセンター3件に電話しても、取り寄せなので在庫はなし。
ネットで注文しても、グレードの良い会員ではないので、届くのは数日後。
蛇口から出る水量と同量の水が横から漏れる状態では、さすがに家事が厳しい。

1件のホームセンターで、汎用品のパッキンなら何種類かあると聞いていたので、同じような物はないかとバイクを走らせました。
水道のことなので、少しでも合わなければ漏れるのはわかっているけど、藁をもすがる思いで探しました。

ネットで調べると、TOTOの純正品ならTH93269HPR
Xパッキン TH93A74Z2と互換性があるとの情報も。
でも大きさが違う・・・。

結局よくわからないが、同じような大きさ(外径Φ46.8mm、内径Φ39.2mm、厚さ4.2mm)のものを探していると、商品の中にXパッキンの文字が。

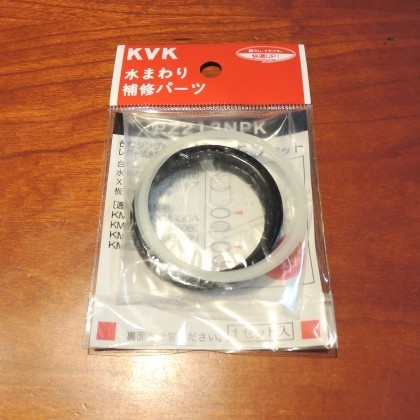

KVKと言うメーカーのXパッキンセットPZ213NPK」。
KVK_PZ213NPK(パッキン)
家に持ち帰って寸法を測ると、外径約45mm、内径約37.2mmでした。
多少!?違うけど、一度やってみよう。
これはホームセンターで528円(税抜き)。
ネットなら、
Amazonで↓

KVK Xパッキンセット PZ213NPK

新品価格
¥367から
(2019/9/18 21:03時点)



楽天で↓

【メール便対応可】KVK Xパッキンセット PZ213NPK 水漏れ直してエコな生活を提案します

価格:348円
(2019/9/18 20:07時点)




そしてもう一つ購入したのが、水栓用シリコングリス
同じくKVKの「PZK111」です。
水栓シリコングリース
パッキンを取り付けて、スパウトを入れる時、パッキンがちぎれずスムーズにはめ込むためのものです。
これが高い。
ホームセンターで1,340円(税抜き)!
たかだか3グラムしか入ってないのに。

Amazonで↓

KVK 水栓シリコングリス PZK111

新品価格
¥1,011から
(2019/9/18 21:14時点)



楽天で↓

KVK PZK111 水栓シリコングリス 3g入

価格:1,177円
(2019/9/18 21:15時点)




そして再びスパウトを外し、パッキンの取り付け。
パッキンとスパウトの内側にもグリスを塗ってから取り付けます。
パッキン
ただ最初は取付位置を間違えて、写真のようにゴムの盛り上がりでしまい、うまく入りませんでした。
写真の矢印の位置に付け直し、スパウトの取り付けです。
この下にももう一つパッキンがあるのですが、今回は応急処置なのでとりあえず上だけで。

取り付けも終わり、再びテスト。
本体の横からの水漏れは100%の解消とはいきませんでしたが、1秒間に小さく1滴程度の漏れなので、まあ良いでしょう。
次回はちゃんと純正品を買うようにします!

楽天で↓

【メール便対応】TOTO パッキン 【品番:TH93269HPR】

価格:108円
(2019/9/18 20:25時点)




始めの作業で使用したカートリッジはこれです。
Amazonで↓

TOTO シングルレバー用カートリッジ THY582N

新品価格
¥4,089から
(2019/9/18 20:42時点)



楽天で↓

THY582N TOTO 水栓金具補修パーツ カートリッジ バルブ部

価格:4,200円
(2019/9/18 20:43時点)




部品等をご購入の際は、メーカーのサイトで品番等を十分にご確認ください。
TOTO 水栓金具の品番を調べる https://jp.toto.com/support/number/faucet.htm
